闪存芯片的决定因素:

发布日期:2018-11-05 作者: 点击:

闪存芯片的决定因素:

页数量

前面已经提到,越大容量闪存的页越多、页越大,寻址时间越长。但这个时间的延长不是线性关系,而是一个一个的台阶变化的。譬如128、256Mb的芯片需要3个周期传送地址信号,512Mb、1Gb的需要4个周期,而2、4Gb的需要5个周期。下面珠叉组装厂家小编为大家介绍一下:

页容量

每一页的容量决定了一次可以传输的数据量,因此大容量的页有更好的性能。前面提到大容量闪存(4Gb)提高了页的容量,从512字节提高到2KB。页容量的提高不但易于提高容量,更可以提高传输性能。我们可以举例子说明。以三星K9K1G08U0M和K9K4G08U0M为例,前者为1Gb,512字节页容量,随机读(稳定)时间12μs,写时间为200μs;后者为4Gb,2KB页容量,随机读(稳定)时间25μs,写时间为300μs。假设它们工作在20MHz。

读取性能:NAND型闪存的读取步骤分为:发送命令和寻址信息→将数据传向页面寄存器(随机读稳定时间)→数据传出(每周期8bit,需要传送512+16或2K+64次)。

K9K1G08U0M读一个页需要:5个命令、寻址周期×50ns+12μs+(512+16)×50ns=38.7μs;K9K1G08U0M实际读传输率:512字节÷38.7μs=13.2MB/s;K9K4G08U0M读一个页需要:6个命令、寻址周期×50ns+25μs+(2K+64)×50ns=131.1μs;K9K4G08U0M实际读传输率:2KB字节÷131.1μs=15.6MB/s。因此,采用2KB页容量比512字节也容量约提高读性能20%。

写入性能:NAND型闪存的写步骤分为:发送寻址信息→将数据传向页面寄存器→发送命令信息→数据从寄存器写入页面。其中命令周期也是一个,我们下面将其和寻址周期合并,但这两个部分并非连续的。

K9K1G08U0M写一个页需要:5个命令、寻址周期×50ns+(512+16)×50ns+200μs=226.7μs。K9K1G08U0M实际写传输率:512字节÷226.7μs=2.2MB/s。K9K4G08U0M写一个页需要:6个命令、寻址周期×50ns+(2K+64)×50ns+300μs=405.9μs。K9K4G08U0M实际写传输率:2112字节/405.9μs=5MB/s。因此,采用2KB页容量比512字节页容量提高写性能两倍以上。非标自动化

块容量

块是擦除操作的基本单位,由于每个块的擦除时间几乎相同(擦除操作一般需要2ms,而之前若干周期的命令和地址信息占用的时间可以忽略不计),块的容量将直接决定擦除性能。大容量NAND型闪存的页容量提高,而每个块的页数量也有所提高,一般4Gb芯片的块容量为2KB×64个页=128KB,1Gb芯片的为512字节×32个页=16KB。可以看出,在相同时间之内,前者的擦速度为后者8倍!

I/O位宽

以往NAND型闪存的数据线一般为8条,不过从256Mb产品开始,就有16条数据线的产品出现了。但由于控制器等方面的原因,x16芯片实际应用的相对比较少,但将来数量上还是会呈上升趋势的。虽然x16的芯片在传送数据和地址信息时仍采用8位一组,占用的周期也不变,但传送数据时就以16位为一组,带宽增加一倍。K9K4G16U0M就是典型的64M×16芯片,它每页仍为2KB,但结构为(1K+32)×16bit。

模仿上面的计算,我们得到如下。K9K4G16U0M读一个页需要:6个命令、寻址周期×50ns+25μs+(1K+32)×50ns=78.1μs。K9K4G16U0M实际读传输率:2KB字节÷78.1μs=26.2MB/s。K9K4G16U0M写一个页需要:6个命令、寻址周期×50ns+(1K+32)×50ns+300μs=353.1μs。K9K4G16U0M实际写传输率:2KB字节÷353.1μs=5.8MB/s

可以看到,相同容量的芯片,将数据线增加到16条后,读性能提高近70%,写性能也提高16%。

频率

工作频率的影响很容易理解。NAND型闪存的工作频率在20~33MHz,频率越高性能越好。前面以K9K4G08U0M为例时,我们假设频率为20MHz,如果我们将频率提高一倍,达到40MHz,则

K9K4G08U0M读一个页需要:6个命令、寻址周期×25ns+25μs+(2K+64)×25ns=78μs。K9K4G08U0M实际读传输率:2KB字节÷78μs=26.3MB/s。可以看到,如果K9K4G08U0M的工作频率从20MHz提高到40MHz,读性能可以提高近70%!当然,上面的例子只是为了方便计算而已。在三星实际的产品线中,可工作在较高频率下的应是K9XXG08UXM,而不是K9XXG08U0M,前者的频率可达33MHz。

制造工艺

制造工艺可以影响晶体管的密度,也对一些操作的时间有影响。譬如前面提到的写稳定和读稳定时间,它们在我们的计算当中占去了时间的重要部分,尤其是写入时。如果能够降低这些时间,就可以进一步提高性能。90nm的制造工艺能够改进性能吗?答案恐怕是否!实际情况是,随着存储密度的提高,需要的读、写稳定时间是呈现上升趋势的。前面的计算所举的例子中就体现了这种趋势,否则4Gb芯片的性能提升更加明显。

综合来看,大容量的NAND型闪存芯片虽然寻址、操作时间会略长,但随着页容量的提高,有效传输率还是会大一些,大容量的芯片符合市场对容量、成本和性能的需求趋势。而增加数据线和提高频率,则是提高性能的最有效途径,但由于命令、地址信息占用操作周期,以及一些固定操作时间(如信号稳定时间等)等工艺、物理因素的影响,它们不会带来同比的性能提升。

1Page=(2K+64)Bytes;1Block=(2K+64)B×64Pages=(128K+4K)Bytes;1Device=(2K+64)B×64Pages×4096Blocks=4224Mbits

其中:A0~11对页内进行寻址,可以被理解为“列地址”。

A12~29对页进行寻址,可以被理解为“行地址”。为了方便,“列地址”和“行地址”分为两组传输,而不是将它们直接组合起来一个大组。因此每组在最后一个周期会有若干数据线无信息传输。没有利用的数据线保持低电平。NAND型闪存所谓的“行地址”和“列地址”不是我们在DRAM、SRAM中所熟悉的定义,只是一种相对方便的表达方式而已。为了便于理解,我们可以将上面三维的NAND型闪存芯片架构图在垂直方向做一个剖面,在这个剖面中套用二维的“行”、“列”概念就比较直观了。

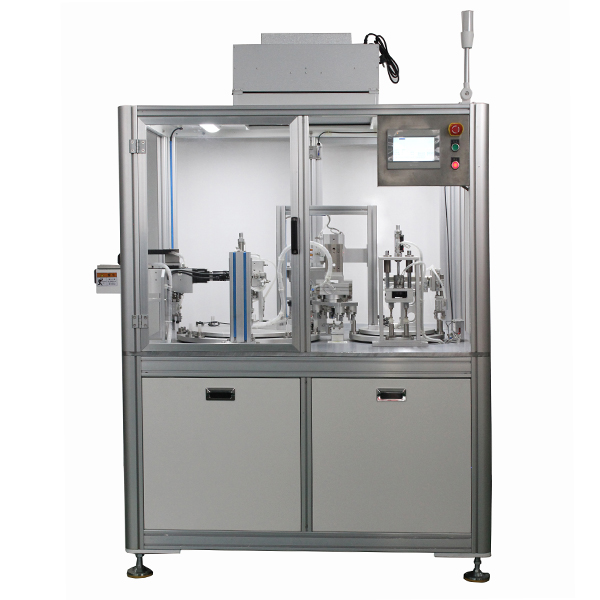

口红珠叉组装机
